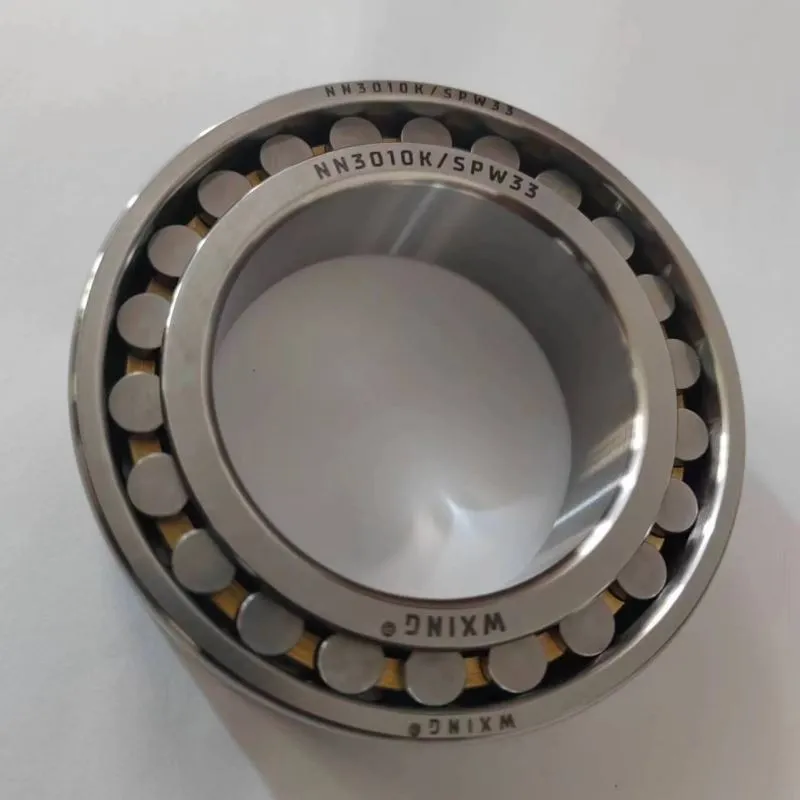

テーパ穴と潤滑機能を備えた超精密複列円筒ころ軸受
高精度円筒ころ軸受は、通常、外輪、テーパ穴付き内輪、円筒ころ、ケージで構成されています。ほとんどのモデルの外輪は分離可能です。転動体の列数に応じて、単列超精密円筒ころ軸受、ローラーベアリング、複列超精密円筒ころ軸受に分けられます。このシリーズのベアリングは、高精度と高ラジアル荷重が求められる条件で使用され、工作機械用途で最も一般的です。
超精密円筒ころ軸受には、ソリッド外輪、テーパ内穴（テーパ1:12）または円筒穴付きソリッド内輪、円筒ころ、ケージ部品が含まれます。ケージの材質は真鍮またはPEEKです。外輪は取り外し可能なので、パッケージから取り出した後、個別に取り付けることができます。NNU49シリーズの内輪のみが取り外し可能です。
精度が要求され、ラジアル荷重が高い場合には、単列ベアリングと複列ベアリングが使用されます。
精密機器業界でよく使用され、高いラジアル剛性と非常に高い荷重支持能力を備えた高精度のベアリング配置を可能にします。設計上、メインシャフトにラジアルサポートを提供します。
円筒ころ軸受は、ローラーとリブのない軌道面の間に拘束力がないため、回転中の長さの変化を補正でき、フローティング軸受として特に適しています。軸方向の力は、双方向スラスト アンギュラ コンタクト ボール ベアリングなどのスラスト軸受によって支えられます。
標準シリーズ N10、N19、HCN10 (単列) および NN30、NNU49 (複列) は、SKL 超精密ベアリングの一部です。カタログに記載されていないモデルも、ご相談に応じて供給可能です。
超精密円筒ころ軸受シリーズ N19 および NNU49 の断面が小さいため、マルチスピンドル配置でシャフト距離を短くすることができます。
1.単列円筒ころ軸受
単列超精密円筒ころ軸受には、テーパ穴または円筒穴を備えた内輪、ハーフローラーを備えたハイブリッド円筒ころ軸受、熱安定設計、直接潤滑タイプなどの設計が含まれます。
N10 および N19 シリーズでは、ローラーは内輪によってガイドされ、真鍮または PEEK 製のケージによって互いに分離されています。
2. ハーフローラー付きハイブリッド円筒ローラー
ハイブリッド円筒ころ軸受では、ころの材質は高性能セラミックです。この材質は、軸受内部の摩擦と摩耗を大幅に低減します。さらに、潤滑剤の応力が低減され、軸受の温度上昇が低くなります。この比率により、ハイブリッド円筒ころ軸受は、すべての円筒ころ軸受の最高速度に達することができます。さらに、セラミックころの熱膨張係数は小さいため、温度上昇による予圧増加の影響を軽減できます。これらのハイブリッド軸受により、スピンドルと機械の動作寿命が大幅に延び、システムの適応性が向上します。セラミックころは、静的および動的性能も向上します。これらは、加工品質にプラスの影響を与えます。
ローラーハイブリッド円筒ころ軸受の半分には、接尾辞 H193 が付いています。ローラーの数が減ったため、軸受速度は大幅に向上しますが、ラジアル剛性は低下します。
