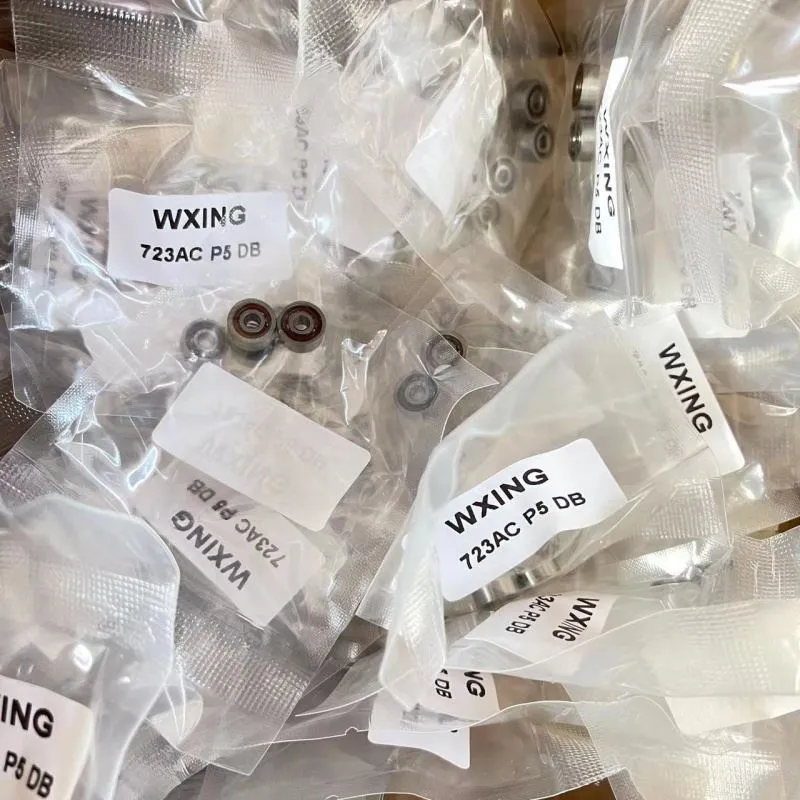

705、706、707、708、709、723、724、725、726、727、729AC、P5
ミニチュアアンギュラコンタクトベアリング
アンギュラコンタクトベアリングのマッチング方法
アンギュラコンタクトベアリングは、背中合わせの取り付け、対面の取り付け、タンデムの取り付け、3重の取り付け、4重の取り付け、フリー構成など、さまざまな方法で組み合わせることができます。これらの組み合わせ方法にはそれぞれ独自の特徴があり、さまざまなアプリケーションシナリオに適しています。12
背中合わせの取り付け：2つの単列アンギュラコンタクトボールベアリングを背中合わせに配置します。接触角ラインは回転軸方向に沿って広がり、双方向の軸方向荷重に効果的に耐え、高い剛性と転倒防止モーメント性能を提供します。
対面取付：単列アンギュラコンタクトボールベアリングを2個対面させて配置し、接触角線が回転軸方向に収束するため、予圧を大きくする必要がある場合に適しています。
タンデム設置: 2 つの単列アンギュラ コンタクト ボール ベアリングが、接触角線を平行に保ったまま直列に配置されます。単一の軸方向荷重を支えるのに適しています。通常、軸方向の安定性を維持するために、機械の両端に互いに反対側に設置されます。
トリプル取り付け：3 つの単列アンギュラコンタクトボールベアリングのトリプル構成は、両方向のラジアル荷重とアキシアル荷重を同時に支えることができますが、荷重の分散が不均一になる可能性があるため、高速回転環境には適していません。
4 重取り付け: 4 つの単列アンギュラコンタクトボールベアリングの 4 重構成は、同時に複数の方向の荷重に耐えることができます。その予圧力と剛性は通常の構成の 2 倍であり、大きな極限軸方向荷重を支える場合に適しています。
自由構成：アンギュラコンタクトボールベアリングを自由に構成する場合、内輪と外輪の幅が同じ高さになるように、外輪の非ベース面の最終研削面の寸法公差を厳密に制御する必要があります。精密工作機械の分野で広く使用されています。
これらの組み合わせの選択は、予想される負荷の種類、動作条件、必要な機器の性能など、特定のアプリケーション要件によって異なります。垂直ポンプなどのアプリケーションでは、ポンプの設計と性能要件に基づいて適切なアンギュラコンタクトベアリングの組み合わせを選択することが重要です。
