アンギュラ玉軸受の製品特長と分類
アンギュラ玉軸受は、複合荷重、つまりラジアル方向とアキシアル方向に同時に作用する荷重を支えるのに特に適しています。アキシアル荷重支持能力は、接触角の増加とともに増加します。接触角は次のように定義されます。転動体と軌道の間の接触点または接触線の中点の共通法線と軸受のラジアル平面との間の角度を軸受接触角と呼びます。荷重は、この線に沿って 1 つの軌道から別の軌道に伝達されます。 、単列ベアリングの場合、接触角のサイズはさまざまなコード接尾辞によって識別できます。
HRB ベアリングのアンギュラ玉軸受は、合成荷重、つまりラジアル方向とアキシアル方向に同時に作用する荷重に耐えるのに特に適しています。アキシアル荷重支持能力は、接触角の増加とともに増加します。
接触角は次のように定義されます。転動体と軌道の間の接触点または接触線の中点の共通法線と軸受のラジアル平面との間の角度を軸受接触角と呼びます。荷重は、この線に沿って 1 つの軌道から別の軌道に伝達されます。 、単列ベアリングの場合、接触角のサイズはさまざまなコード接尾辞によって識別できます。
製造されるアンギュラ玉軸受には次のものがあります。
単列アンギュラ玉軸受
複列アンギュラ玉軸受
4点接触ボールベアリング
単列アンギュラ玉軸受の構造上の特徴
単列アンギュラ玉軸受は一方向のアキシアル荷重のみに耐えることができます。ラジアル荷重が作用すると軸受にアキシアル力が発生するため、逆力で調整する必要があります。したがって、この種のベアリングは通常、別のベアリングによってバランスを取る必要があります。
単列アンギュラ玉軸受にはより多くの鋼球を含めることができるため、軸受の耐荷重能力が高くなります。接触角は15度、25度、40度の3種類があり、仕様コードはそれぞれC、AC、Bとなります。単列アンギュラ玉軸受には非分離形と分離形があります。非分離型ベアリングは、用途に応じて標準、高速、高速の 3 シリーズに分かれています。分離型ベアリングは内輪と外輪を別々に取り付けることができ、マグネトなど取り付け位置が制限される部品にのみ使用されます。このタイプのベアリングはマグネトベアリングとも呼ばれます。
非分離形軸受保持器は内輪案内の繊維強化フェノール樹脂保持器を標準構造としており、軸受記号には記載がありません。他のケージを使用する場合は、対応する仕様コードを付けて指定してください。
TA：外輪案内形繊維強化フェノール樹脂保持器
TN：強化ナイロン66成型保持器
M：黄銅削り出し保持器
分離型軸受（すなわちマグネト軸受）は、主に強化ナイロン 66 成形保持器を使用します。必要に応じて、真鍮プレート打ち抜き保持器を備えたベアリングも提供できます。
強化ナイロン 66 成型ケージを備えたベアリングは、ほとんどの用途に適しており、-30 度 ~120 度で正常に動作します。

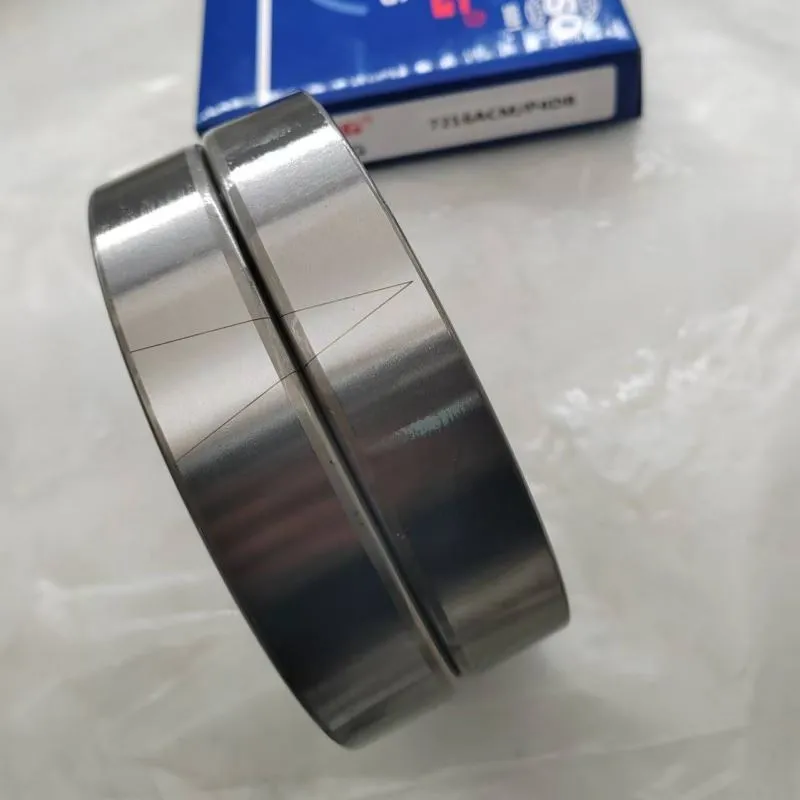

単列アンギュラ玉軸受アセンブリと予圧
単列アンギュラ玉軸受の構造上の特徴により、通常、このタイプの軸受は同一形式の軸受を2個以上組み合わせて使用されます。通常、マッチング方法には次のものが含まれます。
連続配置（DB）：単列アンギュラ玉軸受を2個連続して配置します。接触角線は回転軸方向に沿って広がります。両方向のアキシアル荷重に十分耐えることができ、高い剛性と耐転倒モーメント性能を備えています。
対面配置（DF）：単列アンギュラ玉軸受を2個向かい合わせて設置し、接触角線が回転軸方向に収束する形状。剛性は小さいですが、予圧を効果的に高めることができます。
タンデム構成（DT）：単列アンギュラ玉軸受を2個直列に搭載。接触角線は平行状態となり、ラジアル荷重とアキシアル荷重を均等に分担できます。ただし、通常は一方向のアキシアル荷重のみに耐えます。これらは、機械の反対側の端に取り付けるためによく使用されます。軸方向の安定性のバランスをとり、制限します。
ペアまたは複数で組み立てられたベアリングの場合、取り付け時に特定の予圧を適用する必要があります。適切な予圧を選択すると、主軸システムの剛性が向上し、温度上昇が低減され、システムの加工精度が向上します。ベアリングの予圧は、軽（A）、中（B）、重（C）の 3 つのレベルに分かれています。ユーザーは主軸システムの実際の使用条件に応じて選択できます。
接触角40度の単列アンギュラ玉軸受（付記B）は、用途に応じて2種類を生産しています。 1 つのバージョンは、各ベアリング位置にベアリングが 1 つだけある構成に適しています。もう 1 つのタイプは、2 つ以上のベアリングを任意の組み合わせで隣接して取り付ける構成 (ユニバーサル ペアリング) に適しています。
ユニバーサルマッチング用のベアリングは、調整シムや同様の装置を使用せずに、いかなる方法でも隣接して取り付けられ、所定の軸方向すきまと均一な荷重分布を達成できるように特別に設計および製造されています。ユニバーサルマッチドベアリングの末尾はCBです。Cはクリアランスがあることを意味し、Bはクリアランス値を意味します。これより小さいまたは大きいクリアランスを備えたベアリングも利用できます (接尾辞はそれぞれ CA および CC)。予圧軸受の場合、軽予圧、中予圧、重予圧はそれぞれ接尾語 GA、GB、GC で識別されます (G は予圧または負のすきまを表します)。
